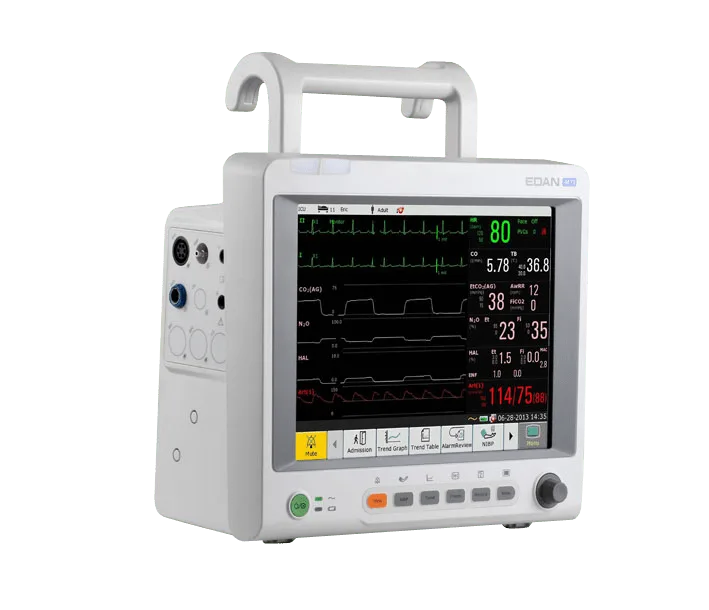

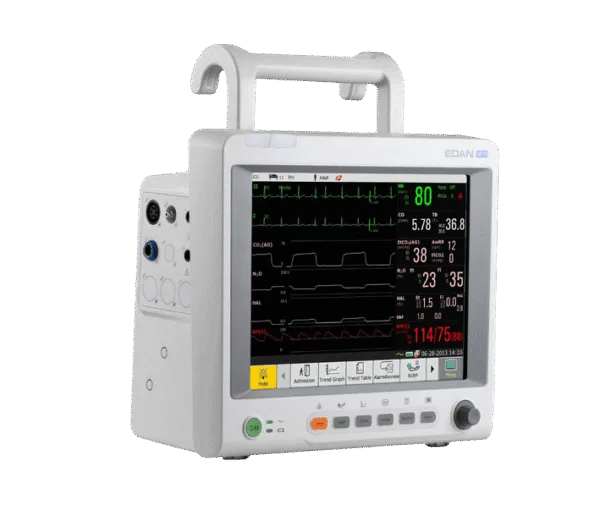

MONITOR MULTIPARAMETRICO 7 Parametros IM70 EDAN

Monitor 7 Parámetros Ecg-Resp-Temp-Pni-Spo2-Pi-Etc02 Pantalla Táctil Im70

Monitor con pantalla de 12.1″ pantalla color TFT touch-screen. Resolución 800 x 600. Posibilidad de visualizar hasta 7 ondas en forma simultánea.
Análisis de Arritmia y Segmento ST.
Indicadores de alarma de carga de batería y de conexión a red eléctrica.
Sonido de alarma y ORS activado/ desactivado.
Batería recargable de Ion-Litio con autonomía de 80 minutos con carga.

Equipo compacto, apto para utilización en pacientes adultos, completa en 15 minutos y con impresión a intervalos de 10 minutos. Configuración estándar con medición de NIBP a intervalos de 15 pediátricos y neonatos.

Memoria de tendencias: 1.96 horas.
Revisión instantánea de datos de los últimos 2 minutos.
Alarma visual y audible con 10 niveles de volumen.
Interfase: puerto de red.
Posibilidad de comunicación HL7 formato XML.
Puerto USB para almacenamiento de datos.
Medidas: 328 mm (ancho).158 mm (prof). 285 mm (alto).
Peso: 5.5 Kg.
Alimentación: 100-240 V – 50/60 Hz.

ECG:
5 derivaciones (R, L, F, N, C o RA, LA, LL, RL, V)
Detección de 7 derivaciones seleccionables: I, II, III, avR, avL, avF, V
Rango de medición y alarma del ritmo cardíaco:
Adulto/Ped. 15 bpm 300 bpm
Neo 15 bpm 350 bpm
Resolución 1 bpm
Precisión 1% ó 1 lpm, el que sea mayor
Sensibilidad: 1.25 mm/mV; 2.5 mm/mV; 5 mm/mV; 10 mm/mV; 20 mm/mV;
40 mm/mV; control automático de ganancia AGC
Rango de señal de ECG 6 mVpp
Rango de monitoreo del segmento ST: -2.0 a +2.0 mV
Ancho de banda (-3dB):
Diagnóstico: 0.05 a 150Hz
Monitoreo: 0.5 a 40Hz
Cirugía: 1 a 20



Barrido: 6.25mm/s; 12.5mm/s; 25mm/s; 50mm/s
Filtro Notch 50/60Hz (Puede ser encendido o apagado manualmente)
Impedancia de entrada: >5M
Detección de marcapasos.
Protección contra electrobisturíes: Cumple con los requerimientos de normativa EC13-2002 de la ANSI/AAMI, sección 4.1.2.1 a)
Protección contra desfibriladore

Respiración:
Método: impedancia transtorácica entre R-F (RA-LL) o R-L(RA-LA)
Rango de medición: Adulto 0 120 rpm Neo/ped. 0 – 150 rpm
Resolución: 1 rpm
Selección de ganancia: x0.25, x0.5, x1, x2, x3, x4, x5.
Ancho de banda de la forma de onda: 0.2 a 2.5H

Presión No Invasiva (NIBP):
Método: oscilométrico.
Modo: manual, automático, continuo
Tipo de medición: sistólica, diastólica, media.
Protección de sobrepresiones: doble protección
Adulto: 297 3 mmHg
Pediátrico: 240 3 mmHg
Neonato: 147 3 mmHg
Medición en modo automático seleccionable.
Rango de medición: 0 300 mmHg
Resolución: 1 mmHg
Saturación de Oxígeno (SaO2):
Rango de medición: 0 100 %
Rango de alarma: 0 100 %
Resolución: 1 %
Rango de medición y alarma de pulso: 15 254 bpm
Resolución: 1 bpm
Error medio máximo: 5mmHg
Desviación estándar máximo: 8

Temperatura:
Canales: 2
Rango de medición: 0 a 50C
Sensor tipo YSI-10K y YSI-2.252K
Resolución: 0.1C
Exactitud: 0.1C; 0.2F
Tiempo de refresco: cada 1 o 2 seg



1 o 2 seg
Presión Invasiva (IBP):
Canales: 2
Rango de medición de la presión estática: -50 a +300 mmHg
Precisión de presión estática: 2% o 1 mmHg el que sea mejor (excluyendo sonda)
4% ó 4 mmHg el que sea mejor (incluyendo sonda)
Rango de medición de la presión dinámica: -50 a +300 mmHg
Precisión de presión dinámica: 2% ó 1 mmHg el que sea mejor (incluyendo sonda)
Mediciones: ART, PA, CVP, RAP, LAP, ICP, P1, P2
Rango de mediciones y alarmas:
ART 0 a 300 mmHg
AP -6 a +120 mmHg
PVC/PAD/PAI/PIC -10 a + 40 mmHg
P1/P2 -50 a +300 mmHg

Capnografía (EtCO2):
Módulo de capnografía G2 de la firma EDAN. Con función de auto-cero. Método: técnica de absorción infrarroja.
Modo: sidestream.
Rango de medición: EtCO2 : 0~150 mmHg / 0~20 Vol%
FICO2: 3 – 50 mmHg
AwRR: 2 – 150 rpm
Compensación barométrica: Automática
Frecuencia de flujo de muestras de gas: 50 ml/min a 250 ml/min, ajustable.
Tiempo de calentamiento: dentro de 45 segundos.
Tiempo de respuesta (t10-90 %): Aproximadamente 100 ms (120ml/min de la trampa de agua para adultos, 1,5 metros de la cánula muestreo).
